Opis izdelkov

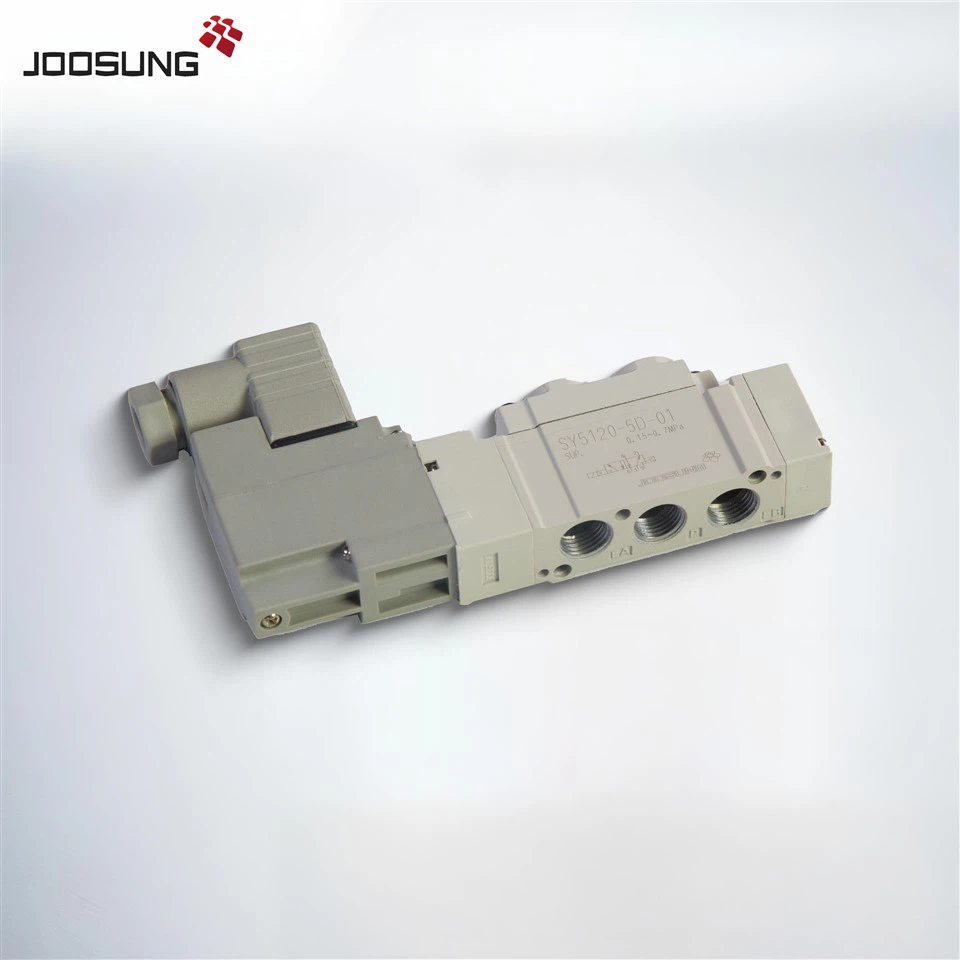

SY5000 Malenoidni ventil: Optimizirana rešitev za zahtevno pnevmatiko
Zasnovan za večje običajne zaklopke,SY5000 Malenoidni ventildosežeV industriji vodilna toleranca za tlak (8 MPa/1160 PSI)-Omogočanje zanesljivega nadzora v visokointenzivnih pnevmatskih aplikacijah, kjer manjši ventili ne uspejo .Inovativna zasnova poti pretokadostavi20% večja učinkovitost pretokakot enake velikosti, kot je serija 4v210, hkrati pa ohranjajo znatnobolj kompakten odtis.
Z igranjemničelna dodelka ISO 14000- certificirana tesnila, SY5000 zagotavlja skladnost z okoljem in odpravlja zračne odpadke v ciklih neprekinjenega delovanja . UniversalZdružljivost z več napetostjo (12-240 v DC/AC)Odstrani regionalne ovire za električno energijo za globalne proizvodne uvajanja .
Robustenkonstrukcija, odporna proti korozijizdrži vlažno in kemično agresivno zračno okoljeSamodiagnostične zmogljivostiNapovedujte, da je treba vzdrževanje doseči>40 milijon življenjske dobe ciklov- Zmanjšanje nenačrtovanega izpada za 40% v primerjavi z zapuščenimi ventili .
|
Kako naročiti SY serija Pnevmatični magnetni ventil |
||||
|
Sy5 (ⅰ) 1 (ⅱ) 20-5 (ⅲ) l (ⅳ) □ (ⅴ) □ (ⅵ) -01 |
||||
|
Ⅰ . serija |
Ⅱ . Vrsta aktiviranja |
|||
|
3 |
SY3000 |
1 |
2 položaj samski |
|
|
5 |
SY5000 |
2 |
2 položaj dvojno |
|
|
7 |
SY7000 |
3 |
3 zaprta središča položaja |
|
|
9 |
SY9000 |
4 |
3 položaj izpušni center |
|
|
5 |
3 Položajna tlačna središče |
|||
|
Ⅲ . Nazivna napetost |
Ⅵ . ročno preglasitev |
|||
|
1 |
100 Vac |
Nič: non |
||
|
2 |
110 Vac |
zaklepanje tipke |
||
|
3 |
110 Vac [115 Vac] |
D: potisk |
||
|
4 |
220 V AC [230 V AC] |
Zaklepna reža |
||
|
5 |
24 VDC |
E: potisk |
||
|
6 |
12 VDC |
Vrsta zaklepanja ročice |
||
|
Ⅳ . Električni vnos |
||||
|
G |
Dolžina svinčene žice 300 mm |
L |
S svinčeno žico (dolžina 300 mm) |
|
|
H |
Dolžina svinčene žice 600 mm |
Ln |
Brez svinčene žice |
|
|
Mo |
Brez priključka |
L |
Brez priključka |
|
|
M |
S svinčeno žico (dolžina 300 mm) |
D,Y |
S priključkom |
|
|
Mn |
Brez svinčene žice |
DO, yo |
Brez priključka |
|
|
Ⅴ . Svetlobna/sunkovna napetost |
||||
|
Električni vnos za G, H, L, M, W |
Električni vnos za D, y |
|||
|
Nič |
Brez zatiralnika svetlobe/prenapetosti napetosti |
Nič |
Brez zatiralnika svetlobe/prenapetosti napetosti |
|
|
S |
S supresorjem napetosti napetosti |
S |
S supresorjem napetosti napetosti |
S supresorjem napetosti napetosti |
|
(Nepolarni tip) |
(Nepolarni tip) |
|||
|
Z |
Z zatiralnikom svetlobe/prenapetosti napetosti |
Z |
Z zatiralnikom svetlobe/prenapetosti napetosti |
|
|
(Nepolarni tip) |
||||
|
R |
S supresorjem napetosti napetosti (Nepolarni tip) |
DOZ in YOZ nista na voljo . |
||
|
U |
Z lightLSurge napetostnim zaviranjem (nepolarni tip) |
Za izmenične napetostne ventile ni |
||
SySeriesPnevmatičnaSOlenoidVAlveTehnični parametri
|
SySeriesPnevmatičnaSOlenoidValve ključne specifikacije |
|||||
|
Serija |
SY3000 |
SY5000 |
SY7000 |
SY9000 |
|
|
Tekočina |
Zrak |
||||
|
Notranji pilot |
2 položaj samski |
0,15 do 0,7 |
|||
|
2 položaj dvojno |
0,1 do 0,7 |
||||
|
3 položaj |
0,2 do 0,7 |
||||
|
Temperatura okolice in tekočine (c) |
-10 do 50 (brez zamrzovanja) |
||||
|
Max . |
2 položaj enojna, dvojna |
10 |
5 |
5 |
5 |
|
3 položaj |
3 |
3 |
3 |
3 |
|
|
Ročno preglasitev (ročno delovanje) |
Ne zaklepni tip potiska, |
||||
|
Pilotna metoda izpušnih plinov |
Skupna vrsta izpušnih plinov za glavni in pilotni ventil |
||||
|
Mazanje |
Ni potrebno |
||||
|
Orientacija pritrditve |
Neomejeno |
||||
|
UPRAVLJEN/VIBRACIJSKA RAZPISA (M/S²) OPOMBA) |
150/30 |
||||
|
Ohišje |
Proof za prah (*DIN TENMINAL IN M8 Priključek: IP65) |
||||
SMC SY5000 Series Series Malenoidni ventil Seznam modela
Spodaj je celoten seznam modelov malenoidnega ventila SMC SY5000 . Pišite nam za podrobne specifikacije in cene .
|
Sy 5120-6 l -01 |
Sy 5120-5 l -01 |
Sy 5120-4 l -01 |
Sy 5120-6 l-c6 |
Sy 5120-5 l-c6 |
Sy 5120-4 l-c6 |
|
Sy 5220-6 l -01 |
Sy 5220-5 l -01 |
Sy 5220-4 l -01 |
Sy 5220-6 l-c6 |
Sy 5220-5 l-c6 |
Sy 5220-4 l-c6 |
|
Sy 5320-6 l -01 |
Sy 5320-5 l -01 |
Sy 5320-4 l -01 |
Sy 5320-6 l-c6 |
Sy 5320-5 l-c6 |
Sy 5320-4 l-c6 |
|
Sy 5420-6 l -01 |
Sy 5420-5 l -01 |
Sy 5420-4 l -01 |
Sy 5420-6 l-c6 |
Sy 5420-5 l-c6 |
Sy 5420-4 l-c6 |
|
Sy 5520-6 l -01 |
Sy 5520-5 l -01 |
Sy 5520-4 l -01 |
Sy 5520-6 l-c6 |
Sy 5520-5 l-c6 |
Sy 5520-4 l-c6 |
|
Sy 5120-6 g -01 |
Sy 5120-5 g -01 |
Sy 5120-4 g -01 |
Sy 5120-6 G-C6 |
Sy 5120-5 G-C6 |
Sy 5120-4 G-C6 |
|
Sy 5220-6 g -01 |
Sy 5220-5 g -01 |
Sy 5220-4 g -01 |
Sy 5220-6 G-C6 |
Sy 5220-5 G-C6 |
Sy 5220-4 G-C6 |
|
Sy 5320-6 g -01 |
Sy 5320-5 g -01 |
Sy 5320-4 g -01 |
Sy 5320-6 G-C6 |
Sy 5320-5 G-C6 |
Sy 5320-4 G-C6 |
|
Sy 5420-6 g -01 |
Sy 5420-5 g -01 |
Sy 5420-4 g -01 |
Sy 5420-6 G-C6 |
Sy 5420-5 G-C6 |
Sy 5420-4 G-C6 |
|
Sy 5520-6 g -01 |
Sy 5520-5 g -01 |
Sy 5520-4 g -01 |
Sy 5520-6 G-C6 |
Sy 5520-5 G-C6 |
Sy 5520-4 G-C6 |
|
Sy 5120-6 d -01 |
Sy 5120-5 d -01 |
Sy 5120-4 d -01 |
Sy 5120-6 d-c6 |
Sy 5120-5 d-c6 |
Sy 5120-4 d-c6 |
|
Sy 5220-6 d -01 |
Sy 5220-5 d -01 |
Sy 5220-4 d -01 |
Sy 5220-6 d-c6 |
Sy 5220-5 d-c6 |
Sy 5220-4 d-c6 |
|
Sy 5320-6 d -01 |
Sy 5320-5 d -01 |
Sy 5320-4 d -01 |
Sy 5320-6 d-c6 |
Sy 5320-5 d-c6 |
Sy 5320-4 d-c6 |
|
Sy 5420-6 d -01 |
Sy 5420-5 d -01 |
Sy 5420-4 d -01 |
Sy 5420-6 d-c6 |
Sy 5420-5 d-c6 |
Sy 5420-4 d-c6 |
|
Sy 5520-6 d -01 |
Sy 5520-5 d -01 |
Sy 5520-4 d -01 |
Sy 5520-6 d-c6 |
Sy 5520-5 d-c6 |
Sy 5520-4 d-c6 |
Priljubljena oznake: SY5000 Malenoidni ventil, Kitajska, dobavitelji, proizvajalci, tovarna, po meri, na debelo
