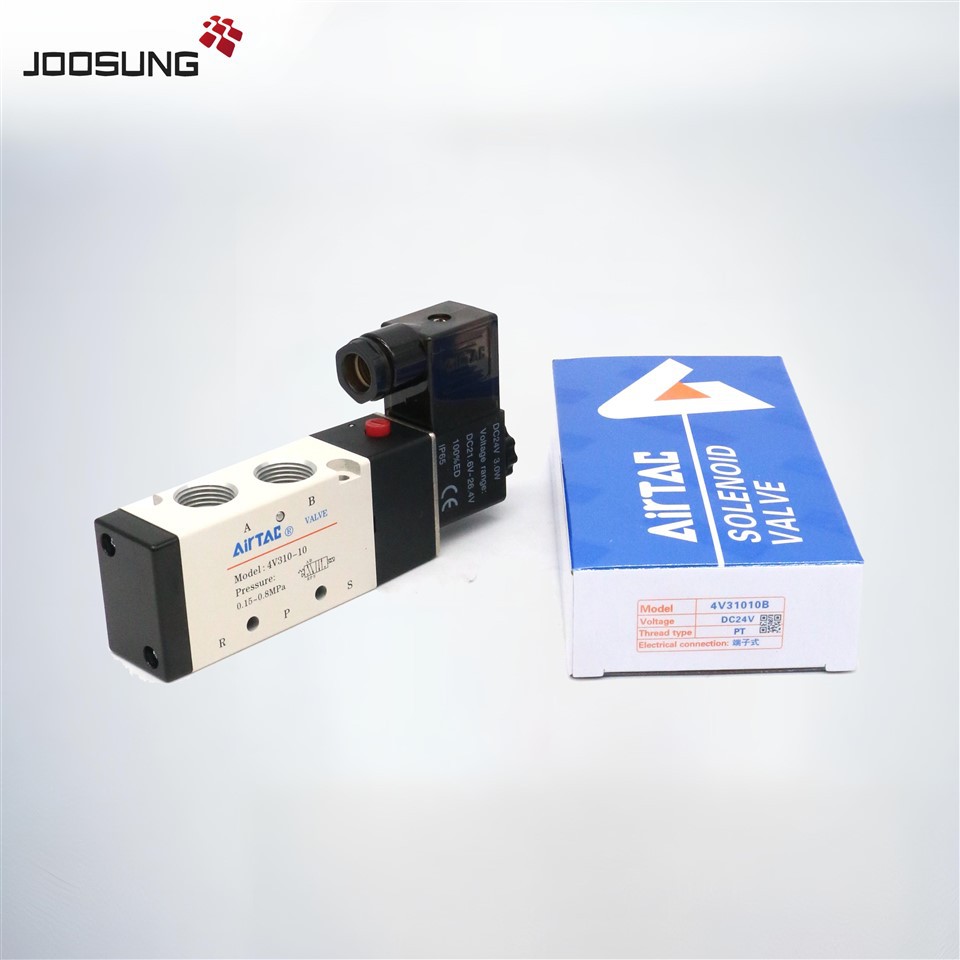

Opis izdelkov
Solenoidni ventili serije AirTAC 4V300 so zasnovani z večjim telesnim in večjim pretokom v primerjavi z serijo 4V200, zaradi česar so primerni za zahtevne sisteme za pnevmatsko avtomatizacijo, ki zahtevajo hitro zračno izpuh in ponudbo . njihova robustna konstrukcija zagotavlja zanesljive zmogljivosti v Factory Automation, AirTac 4V Airtac Aplikacije in aplikacije za strojne stroje {{5}, ki jih dobavimo, in aplikacije za strojne plošče {{5. po vsem svetu .
|
Kako naročiti 4v300 serija pnevmatski magnetni ventil |
||||||
|
4V 3 10 10 A ¨ ¨ |
||||||
|
① ② ③ ④ ⑤ ⑥ ⑦ |
||||||
|
(1)Vzorec |
② Koda |
③Valve tip |
Velikost ④port |
⑤Voltaža |
⑥električni vnos |
Vrsta ⑦Thread |
|
4V: Elektromagnetni ventil (5/2,5/3 način) |
3: 300 serije |
10: Enojni magnetni 5/2 Way |
08:1/4" 10:3/8" |
O: AC220V B: DC24V C: AC110V E: AC24V F: DC12V |
Prazno: terminal I: Grommet |
Prazno: Pt G:G T: NPT |
|
20: Dvojni magnetni 5/2 Way |
||||||
|
30C: dvojni magnetni 5/3 Way zaprto središče |
||||||
|
30E: dvojni magnetni 5/3 Way izpušni center |
||||||
|
30P: Dvojni magnetni 5/3 Way Tlass Center |
||||||
Danes se obrnite na našo ekipo za popolne podrobnosti izdelka, dimenzijske podatkovne liste in konkurenčne ponudbe na magnetnih ventilih serije AirTAC 4V300 za vaše industrijske aplikacije .
4V300SerijaPnevmatični magnetni ventilTehnični parametri
|
4V300SerijaKljučne specifikacije pnevmatskega magnetnega ventila |
||||
|
Model |
4V310-08 |
4V330C-08 |
4V310-10 |
4V330C-10 |
|
Tekočina |
Zrak (ki ga filtrirate s 40 μm filtrirni element) |
|||
|
Igranje |
Notranji pilot ali zunanji pilot |
|||
|
Velikost vrat [Note1] |
N=out=izpuh =1/4 " |
V=out =3/8 "izpuh =1/4" |
||
|
Velikost odprtine |
25,0 mm² |
18,0 mm² |
30,0 mm² |
18,0 mm² |
|
Vrsta ventila |
5 POST2 Položaj |
5 položaj vrat 3 |
5 položaj vrat 2 |
5 položaj vrat 3 |
|
Delovni tlak |
0,15 ~ 0,8MPA (21 ~ 114psi) |
|||
|
Dokaz |
1.2MPA (175psi) |
|||
|
Temperatura |
-20 ~ 70 stopinj |
|||
|
Material telesa |
Aluminijasta zlitina |
|||
|
Mazanje [Note2] |
Ni potrebno |
|||
|
Max . frekvenca [note3] |
4 cikel/sek |
3 cikel/sek |
4 cikel/sek |
3 cikel/sek |
|
Teža (g) |
4V310-08:310 |
450 |
4V310-10:310 |
450 |
|
[Note1] Pt nit, g nit in npt nit so na voljo . |
||||
|
[Note2] Ko se uporablja mazan zrak, nadaljujte z istim medijem za optimizacijo življenjske dobe ventilov |
||||
